2140B7 - Timerkort 0-10 min, -Trigg, Reset, 12/24VDC

Pris: 741,72 kr
Artikelnr: 01543
Köp:

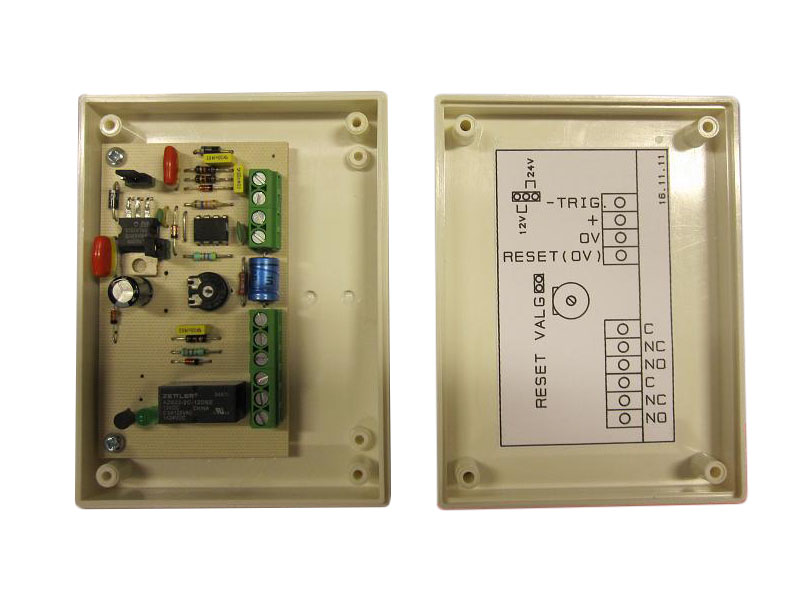

2140B7 - Tidsrelä, 0-10 Min, Minus triggad, Reset (12V/24V)

Kortet strömförsyns med + och - (0v) för konstant drift. När ingången blir triggad, blir det tillfört en (0v) puls, för aktivering av tidsrelä. Detta står öppet i inställd tid, även om spänningen inte är borttagen från ingången. För att få en ny tidsperiod, måste spänningen på ingången tas bort, och så läggas in igen. Timeren kan resettas genom att tillföra en (0v) puls till ingången. Kortet har också en tvåpolad väljare märkt reset valg. Med kontakten på båda stiften, kan timeren antingen gå ut tiden som är satt, eller resettas om önskas. Genom att sätta kontakten på det ena stiftet, måste timeren resettas manuellt. När reläet har slagit in, är det förbindelse mellan; C och NO. Det är två växelutgångar från reläet.

Data:

• Spänning; 12/24 vdc. (Strappes om)
• Vid 12v vilospänning; 10mA. Aktiv; 30 mA.
• Vid 24v vilospänning; 10 mA. Aktiv; 34 mA.
• Relätolerans; 1 A v/24vdc.

Mått: LBH 110x85x28.

2140B7 - Tidsrelä, 0-10 Min, Minus triggad, Reset (12V/24V)

Kortet strömförsyns med + och - (0v) för konstant drift. När ingången blir triggad, blir det tillfört en (0v) puls, för aktivering av tidsrelä. Detta står öppet i inställd tid, även om spänningen inte är borttagen från ingången. För att få en ny tidsperiod, måste spänningen på ingången tas bort, och så läggas in igen. Timeren kan resettas genom att tillföra en (0v) puls till ingången. Kortet har också en tvåpolad väljare märkt reset valg. Med kontakten på båda stiften, kan timeren antingen gå ut tiden som är satt, eller resettas om önskas. Genom att sätta kontakten på det ena stiftet, måste timeren resettas manuellt. När reläet har slagit in, är det förbindelse mellan; C och NO. Det är två växelutgångar från reläet.

Data:

• Spänning; 12/24 vdc. (Strappes om)
• Vid 12v vilospänning; 10mA. Aktiv; 30 mA.
• Vid 24v vilospänning; 10 mA. Aktiv; 34 mA.
• Relätolerans; 1 A v/24vdc.

Mått: LBH 110x85x28.
