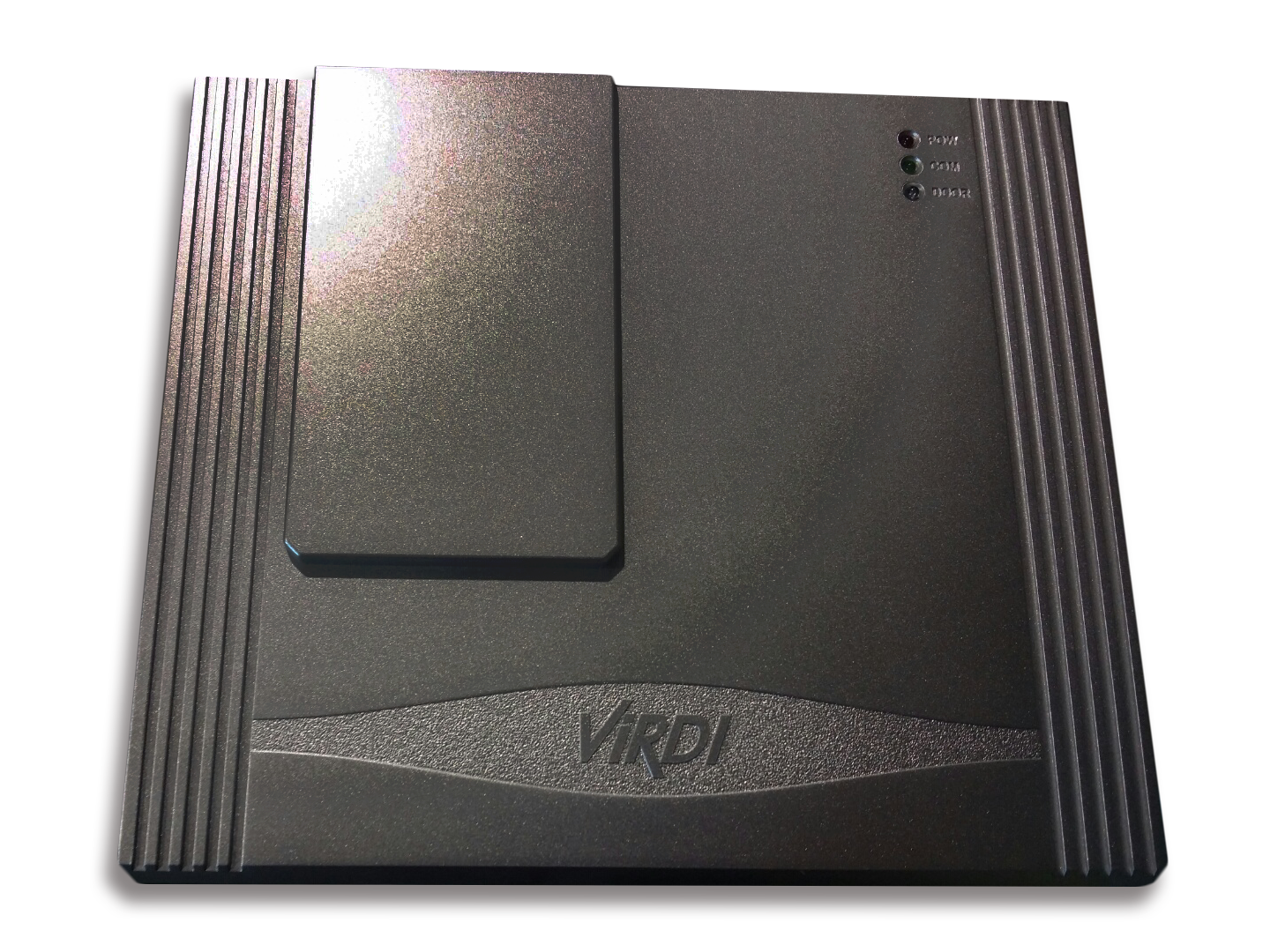

BLC-015 - Minicentral till våra fingeravtrycksläsare
Minicentral / passersystem för 2 fingeravtrycksläsare. Enheten fungerar som strömförsörjning och har 2 reläutgångar, 5 ingångar som kan användas med våra fingeravtrycksläsare. Kommunicerar via RS485 eller Wiegand ingång. Kretskortet kan ha batteribackup och en exitknapp.
Ingångar:
- J101
1 [ 12V IN ] - 12V Power Input
2 [ GND] - Ground
3 [ 12V OUT ] - 12V Power Out
4 [ GND] - Ground
5 [ Wie IN0 ] - Wiegand IN0
6 [ Wie IN1 ] - Wiegand IN1
7 [ GND] - Ground
8 [ 485-A] - RS-485A
9 [ 485-B] - RS-485B
- J51
9 [ COM ] - Common
8 [ NO ] - Normal Open
7 [ NC ] - Normal Close
6 [ GND ] - Ground
5 [ IN2 ] - Lock Status
4 [ IN1 ] - Door Status
3 [ IN0 ] - Inside Open
2 [ GND ] - Battery(-)
1 [12V BAT ] - Battery(+)
