Tidsrelä och fördröjning justerbart med en pot. 0-10 minuter (ca). Andra kortare tider kan beställas. Drivspänning 12V eller 24V. LED utgång.
Strömförbrukning:
- Vid 12V: I vila: 23mA, aktiv 93mA
- Vid 24V: I vila: 28mA, aktiv: 107mA

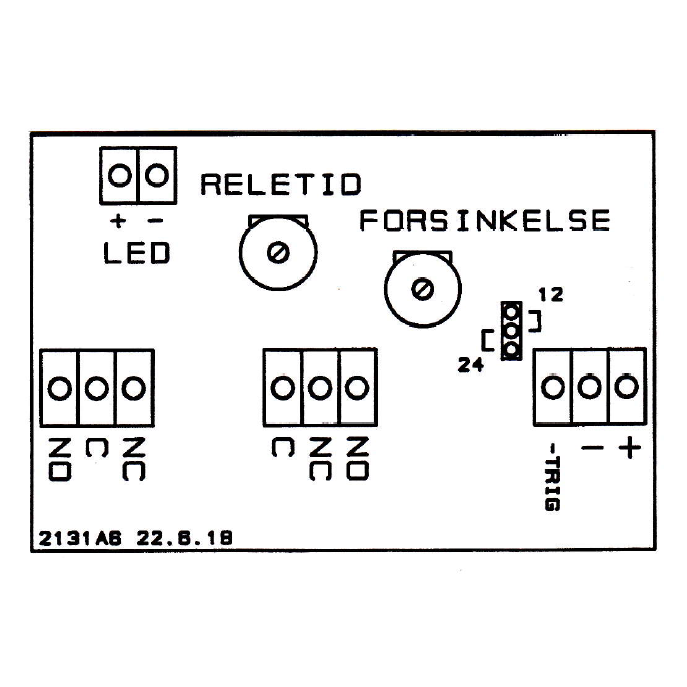

Max belastning över reläkontakt är 10A 24VDC. Kommer i vit plastbox med mått 110 x 85 x 28mm. Kortet strömförsörjs med plus + och minus - (0V) konstant. När triggeringången (-trigg) blir triggad med en - (0V) puls startar tidsfördröjningen. Efter att tiden gått ut slår reläerna in och står inne i vald tid. Även om spänningen från trigger ingången inte försvinner.
OBS! kortet är endast testat i rumstemperatur på 25 grader med 12V. Ska kortet användas med 24V drivspänning måste det borras hål i kapslingen så att luft kan strömma igenom. Detta för att inte överhetta reläerna. Montering av detta relä i ett slutet skåp med högre temperaturer än 25 grader är inte testat och rekommenderas EJ!
