24VDC kretskort för slusstyrning för 1 dörr med elektromagnetiskt lås & tillbakaställningsrelä. (Elektromagnetiskt lås köps separat) OBS! För 2 dörrar (sluss) krävs 2 av detta set, 1 set med master/slave är för 1 dörr (utsidan dörr, insidan dörr)

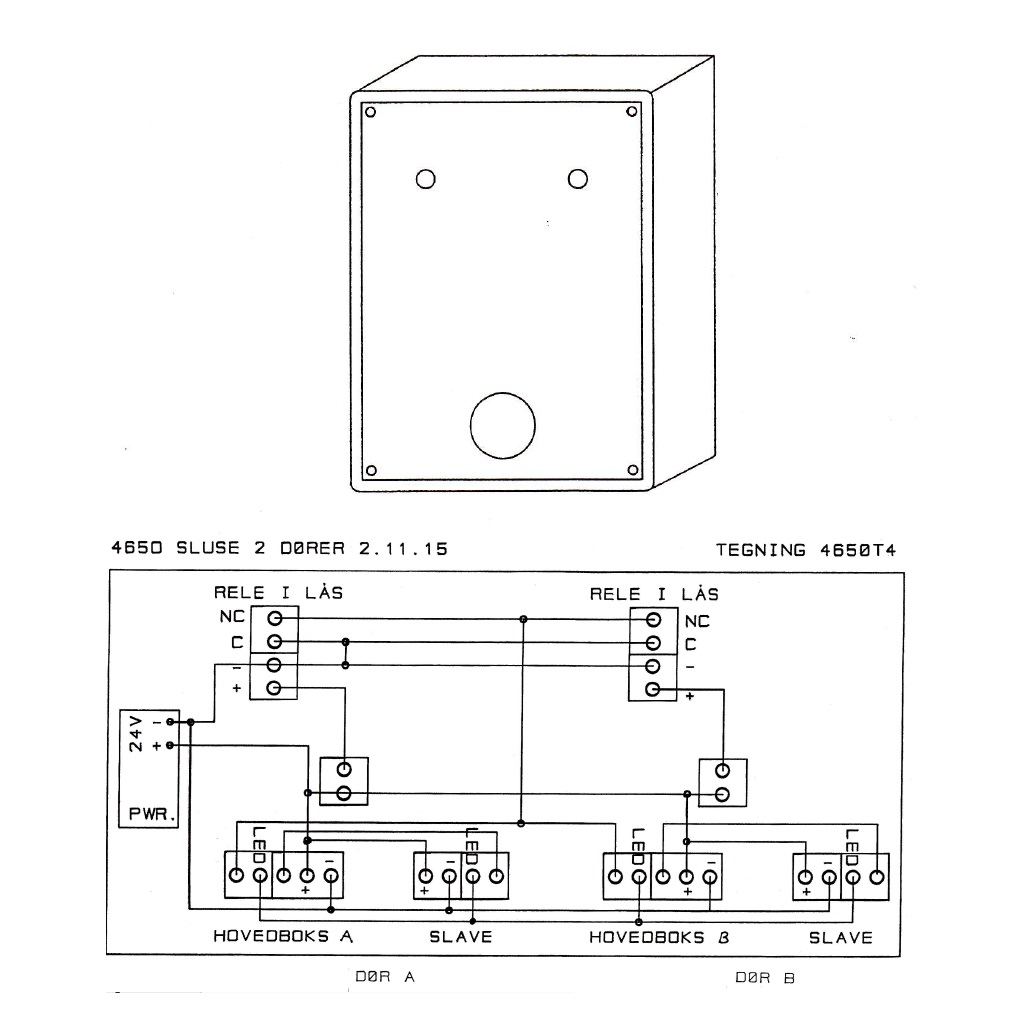

Används i slussar där endast en dörr får öppnas åt gången exempelvis på ett sjukhus med en dörrsluss till saneringsrum etc. Ett sett består av en masterbox och en slavbox. Dessa monteras på var sin sida av den ena slussdörren. För att täcka två dörrar behövs två sett.
Förklaring:
På varje box monteras en brytare och två ljusdioder. När en person önskar tillgång till slussen trycks en brytare in. Ett relä bryter strömmen till elektromagneten på tillhörande dörr i en tid som är bestämd. Samtidigt byter ljusdioden på alla boxarna från grön til röd för att visa att slussen är upptagen. När tiden gått ut och dörren är stängd kan samma dörr eller den andra dörren i slussen öppnas (endast en åt gången alltid). Om tiden gått ut men den andra dörren inte är stängd kommer dörren vara låst. Detta för att magnetlåsen har ett tillbakaställningsrelä som inte växlar förrens dörren är helt igensatt. Elektroniken i huvudboxen tar emot spänning från detta reläet som kontroll. Om önskvärt går det också monteras en nödöppnare eller brandvarnare med relä.
Data:
Drivspänning 24VDC
tidsljustering 0-10 sek.
Strömförbrukning: 90mA i vila, 130mA aktiv.
Max belastning över reläkontakterna: 24VDC/8A.
Leveras i vit plastbox med mått: 110 x 85 x 28 mm.
