Intelligent Distributor DBC4F1

Pris: 603,75 kr
Artikelnr: 08521
Köp:

Beskrivning: DBC4F1 video distributör med 4 grenar och isoleringsskyddsfunktion.

-Kan användas som 4 ingångar (utomhus-stationer) kontrollant eller 4 utgångar (inomhus-stationer) kontrollant;

-Separerar isoleringsskydd utan att påverka andra enheter på bus system;

-Kortslutningsindikering för bekvämt underhåll;

-Periodisk själv-detekteringsmekanism för återhämtning.



IN-USE:Status indikator, den kommer att lysa när den tar emot en signal.

DIP Switch*DIP 1: Video match switch, den sista DBC4F1 i slutet av bus bör du sätta på den för att matcha videoimpedans

DIP Switch*DIP 2: Slumpmässig ström, om strömförsörjningen går in under uppstart

 kort skydd på grund av överspänningsströmmen, ställ in den på ON för att spira

 strömmen på.

Bus:Input port,bus connection port.

A,B,C,D:Utgångsport, koppla till inomhusmonitorer eller dörrstationer.

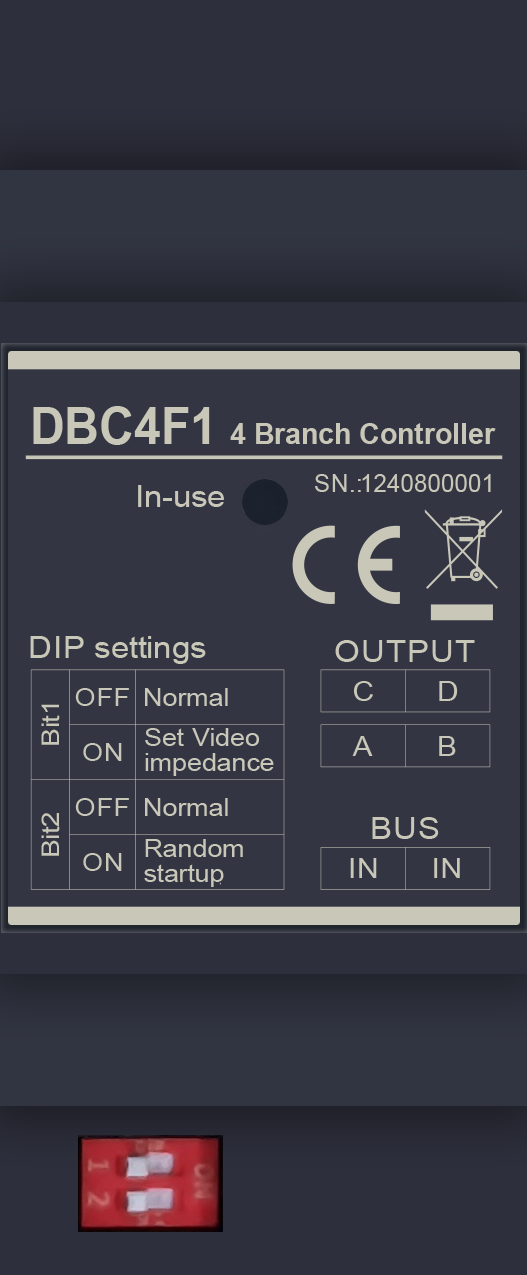

DBC4F 1 4 Branch Controller

In-use

DIP Setting

Set Video

impedance

Normal

Random

startup

Bit1 Bit2 OFF

ON

OFF

ON

Normal

OUTPUT

BUS

C D

A B

IN IN

C

Output

Output

D

A B

BUS

-1-

Notera:

• Driftläge: Skyddsläget kommer att aktiveras när dess anslutna enheter är kortslutna och strömförsörjningen för ABCD-utgångar kommer att stängas av, blinkande användningsindikator visar att distributören är i skyddsläge.

• Själv-detektering: Systemet kontrollerar automatiskt om kortslutningen är åtgärdad eller inte, återställ sedan strömförsörjningen, och användarindikeringen kommer att stängas av;

• Upptäckt period: Självupptäckt kommer att ske regelbundet enligt regler, och indikatorn för användning blinkar snabbt tre gånger när kontroll sker; Den första upptäckten kommer att ske inom 10 sekunder efter kortslutning;



Den 2:a detekteringen kommer att ske inom 60 sekunder efter den 1:a detekteringen;

Den 3:e detekteringen kommer att ske inom 5 minuter efter den 2:a detekteringen;

Den 4:e detekteringen kommer att ske inom 10 minuter efter den 3:e detekteringen;

Den 5:e härefter kommer att ske var 30:e minut;



Specification

Strömförsörjning : DC20~30V

Arbetstemperatur: -100

C~+400

C;

Ledningar: 2 tråds (icke-polaritet);

Dimension: 89(H)×71(W)×45(D)mm

Beskrivning: DBC4F1 video distributör med 4 grenar och isoleringsskyddsfunktion.

-Kan användas som 4 ingångar (utomhus-stationer) kontrollant eller 4 utgångar (inomhus-stationer) kontrollant;

-Separerar isoleringsskydd utan att påverka andra enheter på bus system;

-Kortslutningsindikering för bekvämt underhåll;

-Periodisk själv-detekteringsmekanism för återhämtning.



IN-USE:Status indikator, den kommer att lysa när den tar emot en signal.

DIP Switch*DIP 1: Video match switch, den sista DBC4F1 i slutet av bus bör du sätta på den för att matcha videoimpedans

DIP Switch*DIP 2: Slumpmässig ström, om strömförsörjningen går in under uppstart

 kort skydd på grund av överspänningsströmmen, ställ in den på ON för att spira

 strömmen på.

Bus:Input port,bus connection port.

A,B,C,D:Utgångsport, koppla till inomhusmonitorer eller dörrstationer.

DBC4F 1 4 Branch Controller

In-use

DIP Setting

Set Video

impedance

Normal

Random

startup

Bit1 Bit2 OFF

ON

OFF

ON

Normal

OUTPUT

BUS

C D

A B

IN IN

C

Output

Output

D

A B

BUS

-1-

Notera:

• Driftläge: Skyddsläget kommer att aktiveras när dess anslutna enheter är kortslutna och strömförsörjningen för ABCD-utgångar kommer att stängas av, blinkande användningsindikator visar att distributören är i skyddsläge.

• Själv-detektering: Systemet kontrollerar automatiskt om kortslutningen är åtgärdad eller inte, återställ sedan strömförsörjningen, och användarindikeringen kommer att stängas av;

• Upptäckt period: Självupptäckt kommer att ske regelbundet enligt regler, och indikatorn för användning blinkar snabbt tre gånger när kontroll sker; Den första upptäckten kommer att ske inom 10 sekunder efter kortslutning;



Den 2:a detekteringen kommer att ske inom 60 sekunder efter den 1:a detekteringen;

Den 3:e detekteringen kommer att ske inom 5 minuter efter den 2:a detekteringen;

Den 4:e detekteringen kommer att ske inom 10 minuter efter den 3:e detekteringen;

Den 5:e härefter kommer att ske var 30:e minut;



Specification

Strömförsörjning : DC20~30V

Arbetstemperatur: -100

C~+400

C;

Ledningar: 2 tråds (icke-polaritet);

Dimension: 89(H)×71(W)×45(D)mm
