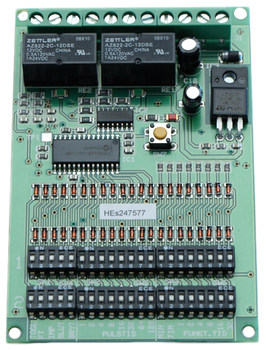

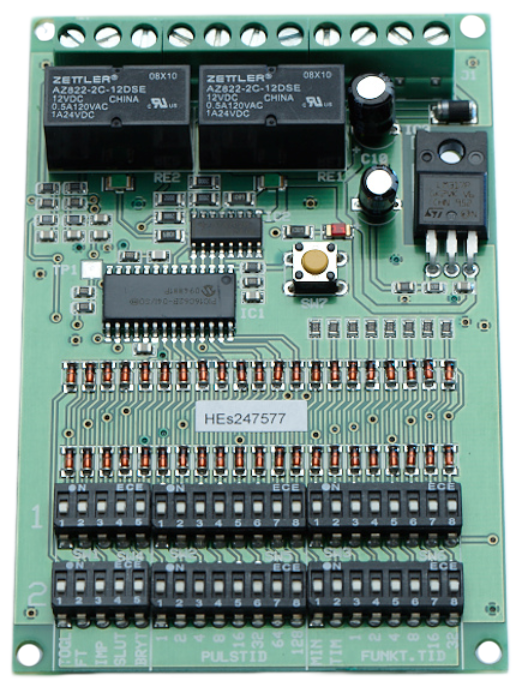

HE-5315 - Dubbeltimerkort, reläkort, 14-40 VDC, 1-256 sek
Med detta programmerbara dubbel timer-kort (tidrelä) kan en mängd olika funktioner uppnås. Det genererar: fördröjt tillslag, fördröjt frånslag med tider från 1 sek. till 64 tim. kort puls efter lång tid ( 1– 256 sek.) med togglande funktion. På kortet finns 3 st. lysdioder som indikerar status. Kortet aktiveras med en slutning eller brytning på någon av ingångarna ( MAN 1 eller MAN2 ) eller med att ge spänning till kortet , ingången ( MAN ) ska då vara sluten med en bygel. Utgången är en reläutgång med växlande kontakt .
Funktioner:
- 2 st timers med individuella funktions- och tidsinställningar på ett kretskort.
- Potentialfria växlande reläutgångar, 2A/24V resistiv last.
- Inställning av tider och funktioner sker mha DIP-switchar.
- Funktionstiden kan väljas i sekunder, minuter eller timmar.
- Pulstiden väljes i sekunder.
- Kan aktiveras via resp MAN-ingång eller vid spänningstillslag.
- I det senare fallet väljes med fördel BRYT och låter MAN-ingången vara öppen.
Tekniska data
Drivspänning: 14-40VDC
Strömförbrukning. 5mA i vila / 110mA (2 dragna relä)
Relä max. 2 A 24V resistiv last
Noggrannhet - + 5 %
Temperaturområde -25 till +55 Celsius
Mått 100 x 65 mm
